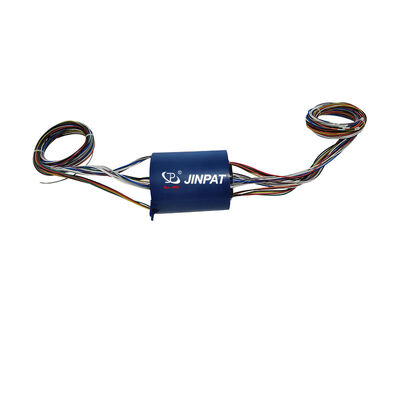

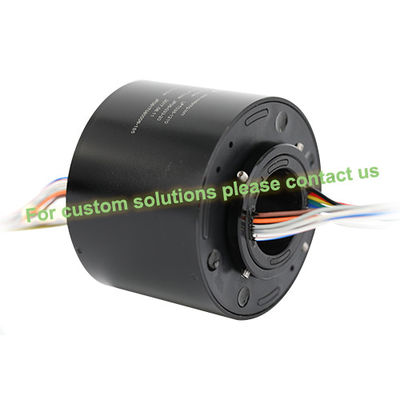

24 دوائر 500VAC / DC من خلال حلقة الانزلاق الثقب مع حماية IP54 لنقل الإشارات التناظرية والرقمية
تفاصيل المنتج
| المجموع | 24 قيراط | التفاصيل | 24 × 10 أ |
|---|---|---|---|
| تصنيف الجهد | 500VAC / DC | درجة حرارة العمل | -40 درجة مئوية ~+80 درجة مئوية |
| رطوبة العمل | ≤60٪ ر | الملكية الفكرية | IP54 |
| إبراز | 15A خلال حلقة الانزلاق ذات الفتحة,10A من خلال حلقة الانزلاق للفتحة,15A من خلال حلقات الانزلاق التجويف |
||
منتوج وصف
حلقة انزلاقية بفتحة مرور 5A 10A 15A للثقوب للإرسال التناظري والرقمي للإشارة
تعتبر الحلقة الانزلاقية مكونًا أساسيًا في الأنظمة الكهروميكانيكية التي تتطلب دورانًا مستمرًا مع نقل الطاقة أو البيانات من الهياكل الثابتة إلى الدوارة. تُعرف أيضًا باسم واجهات كهربائية دوارة أو جامعات أو محاور أو مبدلات، تعمل الحلقات الانزلاقية على تحسين أداء النظام عن طريق تبسيط العمليات والقضاء على الأسلاك المتدلية المعرضة للتلف من المفاصل المتحركة.
رسم تخطيطي SPT050-104-2410
المواصفات الفنية
| إلكترونيات وكهرباء | ميكانيكي |
|---|---|
| الدوائر:24CKT إجمالي | سرعة التشغيل:0-400 دورة في الدقيقة |
| التفاصيل:24×10A | القطر الداخلي: Φ50mm |
| جهد التصنيف:500VAC/DC | مادة التلامس:فرشاة الألياف |
| قوة العزل الكهربائي:1500VAC@60Hz | مادة الغلاف:بلاستيك مقوى بالألياف |
| مقاومة العزل: ≥1000MΩ@500VDC | طول سلك الرصاص:الجزء الثابت: 1 متر، الجزء الدوار: 1 متر |
| البيئة | ملاحظات |
| درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية | التطبيق:تطبيقات صناعية مختلفة |
| رطوبة التشغيل: ≤60%RH | أخرى:خيارات قابلة للتخصيص متاحة |
| تصنيف IP:IP54 (تركيب أفقي) |
تتميز الحلقات الانزلاقية ذات الفتحة المارة من سلسلة LPT بفتحة مركزية يمكنها استيعاب أعمدة القيادة وممرات الغاز والسائل، ويمكنها دمج موصلات مختلفة بما في ذلك التردد العالي والألياف والمشفر والموجة الدليلية ومفاصل الغاز والسائل. تضمن تقنية فرشاة الألياف المتقدمة اتصالًا موثوقًا به بأقل قدر من الاحتكاك. متوفرة بفتحات مركزية من 0 إلى 1000 مم، وتصنيفات تيار من مللي أمبير إلى 5000 أمبير، وجهود تصل إلى 10000 فولت لتلبية متطلبات الإرسال المتنوعة.
الميزات الرئيسية
- إرسال الإشارات التناظرية والرقمية
- الإرسال المختلط للطاقة والإشارات بما في ذلك:
- إيثرنت: 10 ميجابت في الثانية / 100 ميجابت في الثانية / 1000 ميجابت في الثانية
- إيثرنت صناعي: EtherNet، EtherCAT، ProfiNet، Powerlink، SercosIII/IP
- فيديو عالي الدقة: SDI، LVDS
- الاتصال التسلسلي: RS232، RS485، RS422
- الناقل التسلسلي العام: USB2.0
- ناقل المجال الصناعي: CANBus، ProfiBus، InterBus، CC-Link، DeviceNet
- إشارات المستشعر: المقاومة الحرارية، المزدوجة الحرارية، مقياس الإجهاد
- عمر خدمة طويل مع تشغيل خالٍ من الصيانة
- سهولة التركيب والدمج
