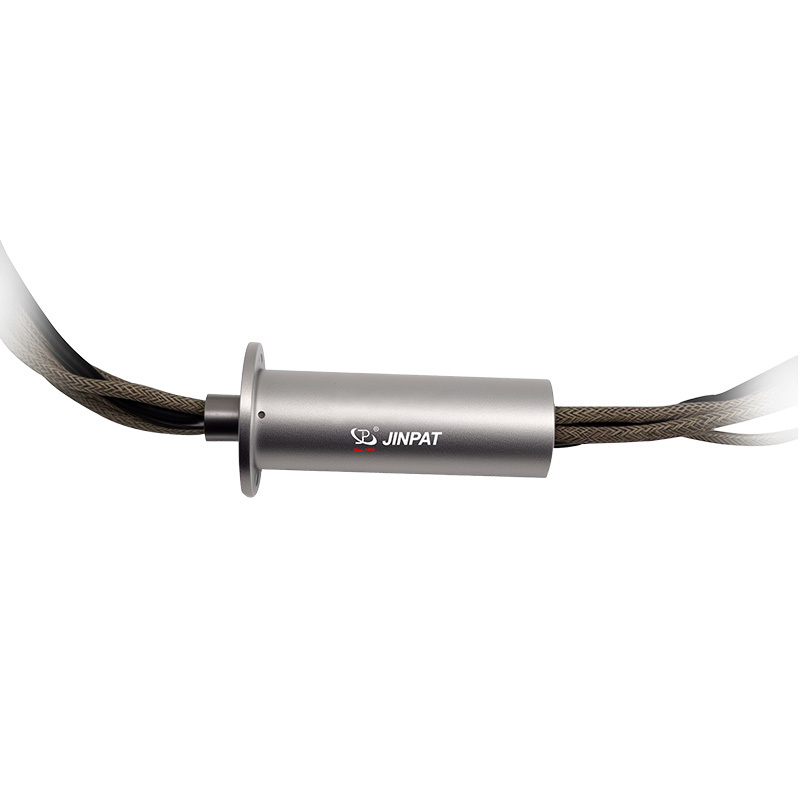

حلقة انزلاق كبسولة بـ 30 دائرة، 2 أمبير، ملامسات ذهبية، 300 دورة في الدقيقة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| سرعة التشغيل | 0-300 دورة في الدقيقة | Total Circuits | 30 |
|---|---|---|---|
| التصنيف الحالي | 2 أمبير لكل دائرة | مادة الاتصال | ذهب إلى ذهب |
| طول الرصاص | قياسي 250 مم (9.843 بوصة) | الضوضاء الكهربائية | 1mΩ دقيقة |
| طلب | المعدات الطبية | Insulation Resistance | 100 MΩ @ 500 VDC |
| إبراز | حلقة الانزلاق على شكل كبسولة CCTV,حلقة الانزلاق FCC RoHS,حلقة الانزلاق الكهربائية IP40 |
||
منتوج وصف
حلقة انزلاق كبسولة عالية السرعة IP40 ضوضاء كهربائية منخفضة لمعدات الدوائر التلفزيونية المغلقة
مواصفات المنتج
| السمة | القيمة |
|---|---|
| سرعة التشغيل | 0-300 دورة في الدقيقة |
| إجمالي الدوائر | 30 |
| تصنيف التيار | 2 أمبير لكل دائرة |
| مادة التلامس | ذهب إلى ذهب |
| طول السلك | قياسي 250 مم (9.843 بوصة) |
| الضوضاء الكهربائية | 1mΩMin |
| التطبيق | المعدات الطبية |
| مقاومة العزل | 100 MΩ @ 500 VDC |
وصف المنتج
حلقة انزلاق كبسولة LPC-30T مصممة للأنظمة الكهروميكانيكية التي تتطلب دورانًا مستمرًا مع نقل الطاقة أو البيانات بين الهياكل الثابتة والدوارة. تُعرف أيضًا باسم الواجهات الكهربائية الدوارة أو الوصلات الكهربائية الدوارة، تعمل حلقات الانزلاق هذه على تحسين قدرة النظام مع تبسيط التصميم ومنع التلف أثناء الدوران.
الفوائد الرئيسية
- يقلل عزم الدوران المنخفض من ميزانية عزم دوران النظام
- تصميم مضغوط للتطبيقات المقيدة بالمساحة
- تشغيل سلس وموثوق
- ضوضاء كهربائية منخفضة للمعدات الحساسة
- شحن سريع متاح للمتطلبات العاجلة
- قدرة دوران مستمر 360°
- سعة نقل عالية النطاق الترددي
المواصفات الفنية
| إلكترونيات وكهرباء | ميكانيكي | ||
|---|---|---|---|
| الدوائر | إجمالي 30 CKT | سرعة العمل | 0~300 دورة في الدقيقة |
| التفاصيل | 30x2A | القطر الداخلي | ∅6.4~∅1.5 |
| جهد التصنيف | 0~240V AC/DC | مادة التلامس | ذهب إلى ذهب |
| قوة العزل الكهربائي | ≥500VAC@50Hz(P) ≥100VAC@50Hz(S) | مادة السكن | سبائك الألومنيوم |
| مقاومة العزل | ≥100MΩ@500VDC(P) ≥10MΩ@100VDC(S) | طول سلك الرصاص | الجزء الثابت: 250±5 مم الدوار: 250±5 مم |
| البيئة | ملاحظات | ||
| درجة حرارة التشغيل | -20°C~+60°C | التطبيق | / |
| رطوبة العمل | ≤60%RH | أخرى | / |
| IP | IP40 | ملاحظة: "P" تعني الطاقة، و "S" تعني الإشارة. | |
مثال على التطبيق
دراسات حالة العملاء
حول JINPAT
مع 30 عامًا من الخبرة في تصنيع حلقات الانزلاق، تعمل JINPAT من منشأة مساحتها 7000 متر مربع مع فريق بحث وتطوير محترف ومعدات إنتاج متطورة و 300 موظف ماهر. تُعرف حلقات الانزلاق الخاصة بنا بأنها العلامات التجارية الرائدة في أوروبا وأمريكا الشمالية.
تمكننا معداتنا الفنية المتقدمة وأدوات الاختبار الدقيقة من تلبية متطلبات العملاء المتنوعة بمنتجات متينة وموثوقة عبر مواصفات مختلفة.
الأسئلة الشائعة
ما هي حلقة الانزلاق وكيف تعمل؟
حلقة الانزلاق هي جهاز كهروميكانيكي يتيح نقل الطاقة أو الإشارات الكهربائية أو البيانات من هيكل ثابت إلى مكون دوار. يتكون من حلقات وفرش موصلة، مما يسمح بالدوران المستمر 360° دون تشابك الأسلاك. ضروري في الأنظمة التي تتطلب دورانًا غير محدود مع الحفاظ على الاتصال الكهربائي، مثل أنظمة الرادار والمنصات الدوارة والأذرع الروبوتية.
كيف يمكنني اختيار حلقة الانزلاق المناسبة لتطبيقي؟
تشمل عوامل الاختيار الرئيسية:
- عدد ونوع الدوائر (الطاقة، الإشارة، البيانات، الألياف الضوئية، التردد اللاسلكي)
- تصنيفات التيار والجهد
- السرعة الدورانية وعمر التشغيل
- متطلبات التثبيت (من خلال التجويف، الكبسولة، المثبتة على الحافة)
- الظروف البيئية (درجة الحرارة، الرطوبة، تصنيف IP)
هل تقدمون مجموعات تجميع مشتركة لحلقة الانزلاق الكهربائية والاتحاد الدوار السائل؟
نعم. توفر JINPAT حلولًا متكاملة تجمع بين حلقات الانزلاق الكهربائية والوصلات الدوارة الهوائية أو الهيدروليكية في تجميعات فردية لنقل الطاقة والإشارات والسوائل والغازات في وقت واحد. نقدم أيضًا وصلات دوارة بالألياف الضوئية (FORJs) لنقل البيانات عالي السرعة ووصلات دوارة عالية التردد (HFRJs) لنقل إشارات التردد اللاسلكي/الميكروويف، وهي متوفرة كنماذج قياسية أو حلول مخصصة بالكامل.
ما هي الصناعات التي تستخدم حلقات الانزلاق JINPAT عادةً؟
تخدم منتجاتنا صناعات متنوعة بما في ذلك:
- الفضاء والدفاع (أنظمة الرادار، الهوائيات، الاستهداف)
- المعدات الطبية (أجهزة التصوير المقطعي المحوسب، الروبوتات الجراحية)
- طاقة الرياح (أنظمة التحكم في درجة الميل)
- الأتمتة والروبوتات (المنصات الدوارة، الأذرع الروبوتية)
- البحرية والهندسة (الرافعات، الحفارات، منصات النفط)
- البث والمراقبة (كاميرات الإمالة والتحريك، الحوامل)
ما هو العمر الافتراضي النموذجي لحلقة الانزلاق؟
يتراوح العمر الافتراضي من عدة ملايين إلى 200 مليون دورة، اعتمادًا على:
- السرعة الدورانية ودورة التشغيل
- الحمل الكهربائي ونوع الإشارة
- بيئة العمل (الغبار، الرطوبة، الاهتزاز)
- جودة المواد وتصميم تلامس الفرشاة
