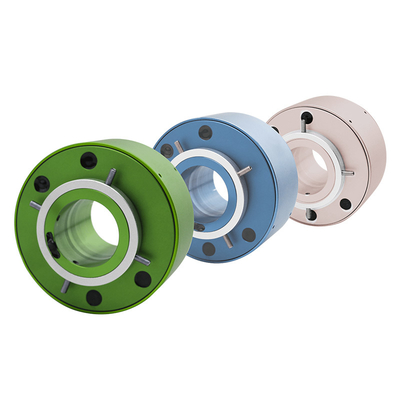

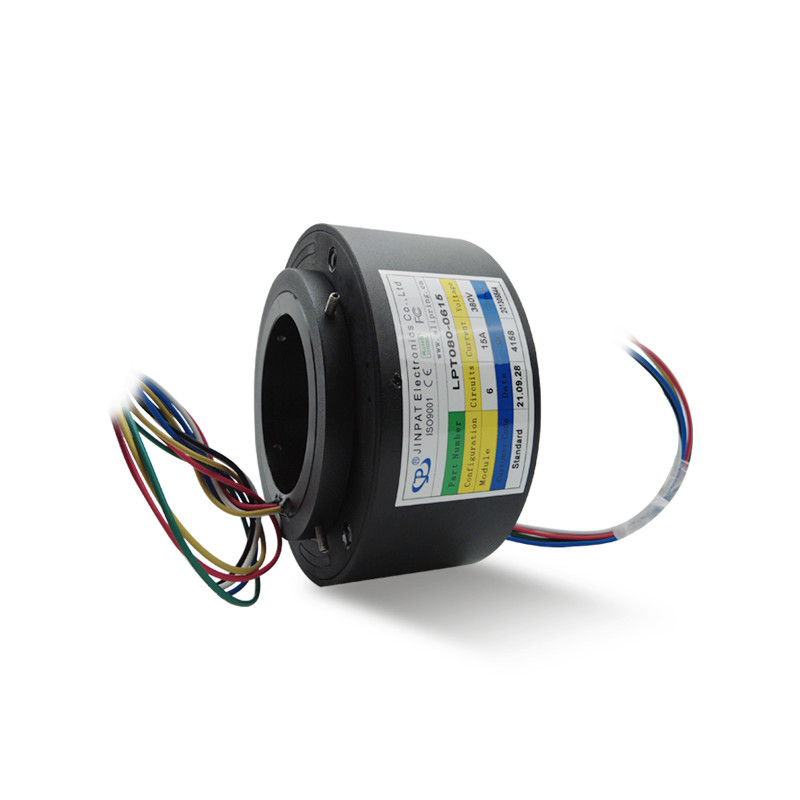

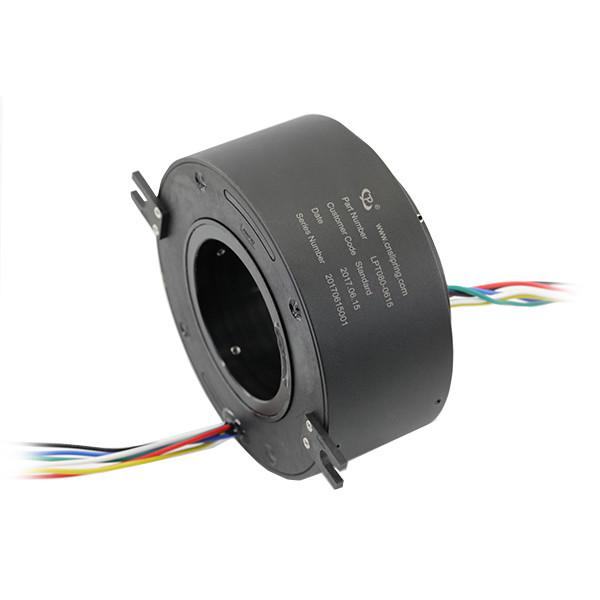

النظام الكهروميكانيكي LPT080 وصلة دورانية كهربائية 300 دورة في الدقيقة القطر الداخلي 80 مم

مكان المنشأ الصين
اسم العلامة التجارية JINPAT
إصدار الشهادات ISO9001.ISO14000.CE.UL.FCC.RoHS
رقم الموديل LPT080
الحد الأدنى لكمية 1 قطع
الأسعار Negotiable
تفاصيل التغليف قياسي / عند الطلب
وقت التسليم أسبوعين ARO
شروط الدفع TT / CC / باي بال
القدرة على العرض 1000 وحدة / أسبوع

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القطر الداخلي Φ80 ملم سرعة العمل 0 ~ 300 دورة في الدقيقة
مواد الاتصال المعادن الثمينة درجة حرارة العمل -20 درجة مئوية ~ + 60 درجة مئوية
مواد الإسكان سبائك الألومنيوم تصنيف الجهد 240VAC / DC
طول سلك الرصاص الجزء الثابت: 300 مم الدوار: 300 مم
تسليط الضوء

LPT080 وصلة دورانية كهربائية

,

وصلة دورانية كهربائية للنظام الكهروميكانيكي

,

وصلة دورانية كهربائية 80 مم

منتوج وصف

النظام الكهروميكانيكي LPT080 وصلة دورانية كهربائية 300 دورة في الدقيقة القطر الداخلي 80 مم



يمكن استخدام حلقة الانزلاق في أي نظام كهروميكانيكي يتطلب دورانًا غير مقيد ومستمر أثناء نقل الطاقة و / أو البيانات من هيكل ثابت إلى هيكل دوار.تسمى حلقة الانزلاق أيضًا بالواجهة الكهربائية الدوارة أو المجمع أو الدوران أو المفصل الدوار.يمكن للحلقة الانزلاقية تحسين أداء النظام من خلال تبسيط العمليات والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة. يوفر التجويف 80 مم بدون عائق من خلال التجويف مساحة توجيه للمكونات الهيدروليكية أو الهوائية أو لتثبيت عمود المركز. يوفر التجويف مساحة توجيه للمكونات الهيدروليكية أو الهوائية أو جبل رمح متحدة المركز.



يستخدم LPT080 تقنية الفرشاة الليفية الخاصة بنا والتي توفر العديد من المزايا مقارنة بملامسات الحلقة الانزلاقية التقليدية بما في ذلك نقاط اتصال متعددة لكل حزمة فرشاة ، وقوة تلامس منخفضة لكل ألياف ومعدلات تآكل تلامس منخفضة.بالإضافة إلى ذلك ، لا تتطلب فرش الألياف تزييتًا ولا تنتج فعليًا أي بقايا تآكل.يتميز LPT080 بمجموعات الفرشاة القابلة للخدمة الميدانية LPT080-2415 من خلال جهاز الانزلاق بالفتحة الذي يتميز بـ 24 دائرة توجيه 15 أمبير لكل دائرة.

(إيثرنت ، إشارة USB ، إشارة HDMI وما إلى ذلك).





الكترونيات و Electruc ميكانيكي
الدوائر المجموع 6CKT سرعة العمل 0 ~ 300 دورة في الدقيقة
ديتيزعج 6X5A القطر الداخلي Φ80 ملم
تصنيف الجهد 240VAC / DC مواد الاتصال المعادن الثمينة
قوة عازلة 1000VAC @ 50 هرتز مواد الإسكان سبائك الألومنيوم
مقاومة العزل ≥ 500 مΩ @ 500VDC طول سلك الرصاص

الجزء الثابت: 300 مم

الدوار: 300 مم

بيئة ملاحظات
درجة حرارة العمل -20 درجة مئوية ~ + 60 درجة آخر /
رطوبة العمل ≤60٪ ر





LPT080-0605-رسم مخطط تفصيلي






LPT080-0610-رسم مخطط تفصيلي




رسم مخطط تفصيلي LPT080-0615








رسم مخطط تفصيلي LPT080-1205






رسم مخطط تفصيلي LPT080-1210








رسم مخطط تفصيلي LPT080-1215




رسم مخطط تفصيلي LPT080-1805




رسم مخطط تفصيلي LPT080-1810






رسم مخطط تفصيلي LPT080-1815

LPT080-1815 (2).png





رسم مخطط تفصيلي LPT080-2405








رسم مخطط تفصيلي LPT080-2410






رسم مخطط تفصيلي LPT080-2415

LPT080-2415 (2).png


أسئلة مكررة

ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع الحلقات المنزلقة عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.

منذ متى ونحن في العمل؟
دخلت JINPAT في أعمال حلقات الانزلاق منذ عام 1996 مع آلاف العملاء الذين يقبلون منتجاتنا أو خدماتنا.يمكن أن تقدم JINPAT الحلول المناسبة لك.

من معنا؟

نحن نتعاون ونحقق اختراقات في مختلف الصناعات.يمكن أن تلبي خبرتنا المتطلبات والمعايير المختلفة بالإضافة إلى تلك الموجودة في الجيش.



لماذا يجب أن أختار المعدن الثمين بدلاً من الزئبق للتلامس؟

السبب الرئيسي هو السلامة.الزئبق ، بالطبع ، مادة سامة ، لذلك إذا كان تطبيقك يتضمن تصنيع الأغذية أو معالجتها ، أو المعدات الصيدلانية ، أو أي استخدام آخر حيث يمكن أن يشكل التلوث تهديدًا خطيرًا ، فيجب أن يكون اختيارك هو ملامسات المعادن الثمينة.كما نعلم جميعًا ، فإن تسرب الزئبق والتلوث الناتج يمكن أن يحدث.


ملحوظات:
يعتمد العمر التشغيلي للوحدة على درجة الحرارة وسرعة الدوران والبيئة.اتصل بنا على رموز ألوان الأسلاك.لا يمكننا عرض المزيد من المعلومات على الموقع من أجل الحفاظ على الأسرار التجارية.يرجى إرسال طلبك لمزيد من الحلول إلينا عبر البريد الإلكتروني.
