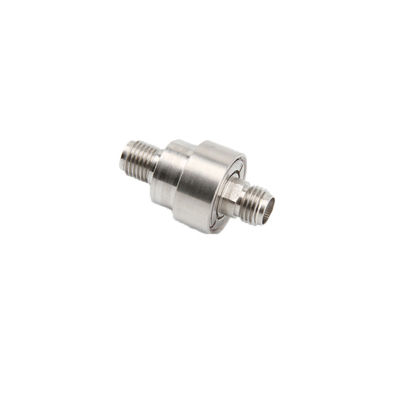

حلقة انزلاق دوارة عالية التردد ذات قناة واحدة مع طاقة ذروة 1500 واط ونطاق تردد 18 جيجاهرتز
تفاصيل المنتج
| رقم القناة | 1 | نطاق التردد | DC إلى 18 جيجا هرتز |
|---|---|---|---|
| قوة الذروة ، كحد أقصى | 1500 واط | ||
| إبراز | حلقة الانزلاق الدوارة,مصغرة من خلال حلقة انزلاق التجويف,حلقة الانزلاق الدوارة بقناة واحدة HF |
||
منتوج وصف
حلقة انزلاق دوارة أحادية القناة HF 1500W 18 GHz
وصف حلقة الانزلاق الدوارة RF
تم تصميم الوصلات الدوارة RF للأجهزة الدوارة باستمرار، حيث تنقل إشارات عالية التردد وعالية السرعة من المكونات الثابتة إلى الدوارة. تتميز حلقات الانزلاق هذه بهيكل مدمج لسهولة الاندماج في الأجهزة المختلفة، مع أداء موثوق به وفعالية حماية ممتازة.
توفر موصلات RF المحورية إمكانات إضافية لمعالجة الإشارات بما في ذلك الترشيح وتعديل الطور وخلط التردد والتوهين والكشف. من خلال VSWR المنخفض والحد الأدنى من فقدان الإشارة، تلبي هذه المكونات المتطلبات الصارمة لأنظمة الأسلحة وأدوات القياس الدقيقة.
المواصفات الفنية
| القناة | 1 |
| نطاق التردد | DC إلى 18 جيجاهرتز |
| VSWR، كحد أقصى | 1.20@ 0 إلى 6 جيجاهرتز؛ 1.25@ 6 إلى 12 جيجاهرتز؛ 1.35@ 12 إلى 18 جيجاهرتز |
| تغير VSWR | 0.03 |
| فقدان الإدخال | 0.25 ديسيبل@ 0 إلى 6 جيجاهرتز؛ 0.35 ديسيبل@6 إلى 12 جيجاهرتز؛ 0.50 ديسيبل @12 إلى 18 جيجاهرتز |
| تغير فقدان الإدخال | 0.04 ديسيبل |
| الطور، كحد أقصى | 1° |
| القدرة القصوى، كحد أقصى | 1500 واط |
| متوسط الطاقة، كحد أقصى | 200 واط@1 جيجاهرتز؛ 30 واط@18 جيجاهرتز |
| سرعة العمل، كحد أقصى | 100 دورة في الدقيقة |
| نوع الموصل | SMA أنثى (50Ω) |
| مادة التلامس | نحاس البريليوم |
| مادة الموصل | الفولاذ المقاوم للصدأ |
| الحمل المحوري للسطح النهائي، كحد أقصى | ±2N |
| الحمل الشعاعي للسطح النهائي، كحد أقصى | ±2N |
| عزم الدوران الأولي | 0.5Ncm، كحد أقصى |
| عزم الدوران العامل | 1Ncm، كحد أقصى |
| الوزن | 10 جرام |
| درجة حرارة التشغيل | -40~+70℃ |
| الرطوبة | 85% |
| درجة الحماية | IP40 |
| العمر | 0.5 مليون دورة |
رسم تخطيطي
رسم تخطيطي - LPHF-01A

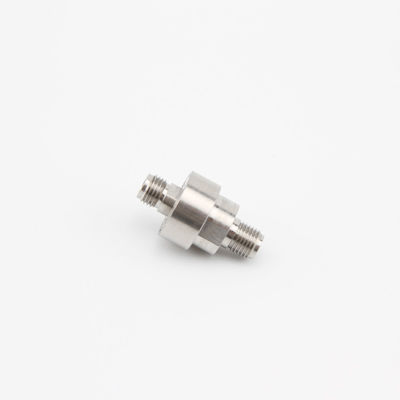

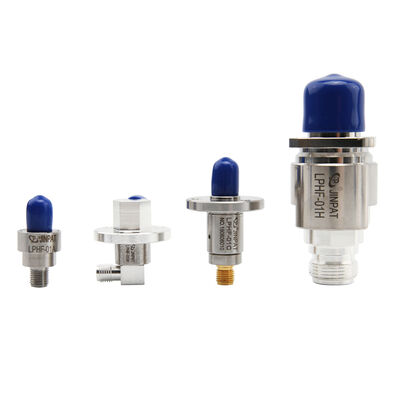

عرض المنتج
عرض المنتج - LPHF-01A
