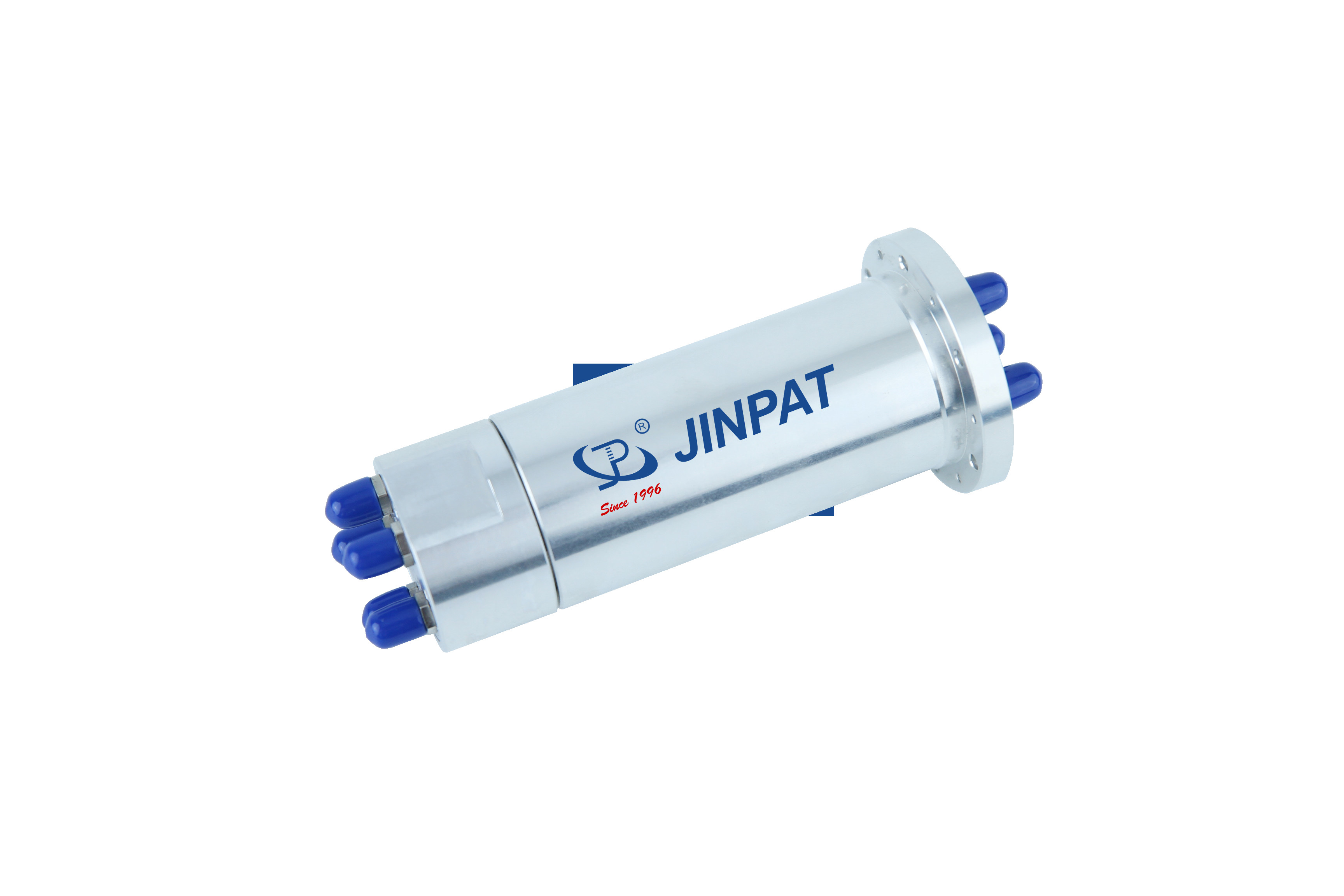

5 قنوات حلقة زلقة عالية التردد 5.25GHz IP40 30rpm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| قناة المواصفات | CH1-CH5 | وقت الحياة ، دقيقة | 5 ملايين ثورة |
|---|---|---|---|
| مادة الجسم | سبيكة شلعة | الانتهاء من سطح الحالة | أكسدة موصلة |
| مستوى الحماية | IP40 | مستوى حماية IP | IP40 |
| عزم الدوران | 0.1 نانومتر | العزل | 55 ديسيبل |
| إبراز | IP40 حلقة انزلاق عالية التردد,30 دورة في الدقيقة حلقة انزلاق عالية التردد,30rpm High Frequency Slip Ring |
||
منتوج وصف
5 قنوات حلقة زلقة عالية التردد IP40 30rpm 5.25GHz
لمحة عامة عن المنتج
LPHF-05D هو مفصل دواري رقيق عالي الأداء من قبل JINPAT ، مصمم للتطبيقات التي تتطلب نقل إشارة مستقر عالية التردد في بيئات ديناميكية.مع دعم ما يصل إلى 5.25 غيغاهرتز عبر 5 قنوات مستقلة، فإنه يضمن نقل البيانات والطاقة بكفاءة في النظم عالية الموثوقية المحدودة بالمساحة.
الصفات الرئيسية
| الصفة | القيمة |
|---|---|
| مواصفات القناة | CH1-CH5 |
| وقت الحياة، دقيقة | 5 ملايين ثورة |
| مادة الجسم | سبيكة الألومنيوم |
| ملء سطح القضية | الأكسدة الموصلة |
| مستوى الحماية | IP40 |
| عزم الدوران | 0.1Nm |
| العزلة | 55 ديسيبل |
خصائص المنتج
- دعم الترددات العالية:يتعامل مع إرسال إشارات الراديو اللاسلكي تصل إلى 5.25 غيغاهرتز، مثالية لمراقبة الوقت الحقيقي وتبادل البيانات عالية السرعة.
- حماية الـ EMI/RFI:الحماية والفلتر المتقدمة تضمن الأداء المستقر في البيئات الصاخبة.
- تصميم متعدد القنوات:5 قنوات لنقل إشارات الراديو اللاسلكي والطاقة في وقت واحد، وتحسين تكامل النظام.
- بناء متين:معالجة دقة مع سبائك عالية القوة للاعتماد على المدى الطويل تحت دوران مستمر.
- تخصيص سريع:يدعم 12 نوعًا من الاتصالات (SMA ، N ، BNC ، إلخ) مع حلول سريعة ومخصصة.
- التكامل الهجين:يمكن دمجها مع حلقات الانزلاق الكهربائية لاحتياجات نقل الإشارة والطاقة المختلطة.
تطبيقات نموذجية
- أنظمة مراقبة الفيديو عالية الوضوح
- معدات الهندسة الطبية
- أنظمة الرادار
- أنظمة المكافحة الإلكترونية
- أنظمة الاتصال بالأقمار الصناعية
- الروبوتات المتطورة
- غطاء كهربائي بصري
للحصول على حلول متكاملة مع حلقات الانزلاق الكهربائية أو متطلبات إضافية لنقل الإشارة، يرجى الاتصال بنا للحصول على حل مخصص مخصص لاحتياجاتك.
المواصفات التقنية
| القناة | CH1 | CH2 | CH3 | CH4 | CH5 | عزم تشغيل | 0.3Nm |
|---|---|---|---|---|---|---|---|
| نوع الواجهة | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | عزم الدوران | 0.1Nm |
| النوع | أنا | أنا | أنا | أنا | أنا | سرعة الدوران، ماكس. | 30 دورة في الدقيقة |
| نطاق التردد | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | وقت الحياة، دقيقة | 5 ملايين ثورة |
| القوة القصوى، ماكس. | 200 واط | 200 واط | 200 واط | 200 واط | 200 واط | مادة الجسم | سبيكة الألومنيوم |
| متوسط الطاقة | 10 واط | 10 واط | 10 واط | 10 واط | 10 واط | ملء سطح القضية | الأكسدة الموصلة |
| VSWR، ماكس | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | الوزن تقريباً | 0.5 كجم |
| VSWR WOW | 0.1 | 0.3 | 0.3 | 0.3 | 0.3 | مستوى الحماية | IP40 |
| خسارة إدخال، ماكس. | 1.5 ديسيبل | 1.5 ديسيبل | 1.5 ديسيبل | 1.5 ديسيبل | 1.5 ديسيبل | درجة حرارة العملية | -40~+65 درجة مئوية |
| خسارة الإدراج WOW | 0.15 ديسيبل | 0.3 ديسيبل | 0.3 ديسيبل | 0.3 ديسيبل | 0.3 ديسيبل | درجة حرارة التخزين | -50~+70 درجة مئوية |
| العزلة | 55 ديسيبل | ||||||
