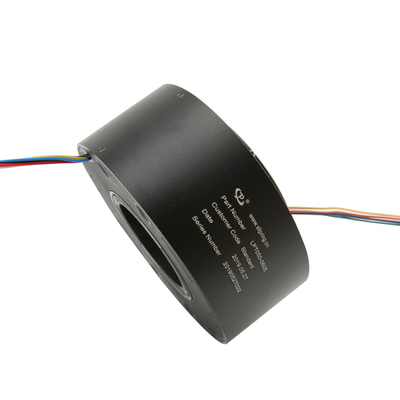

حلقة انزلاقية ذات فتحة مركزية 50 مم، 6 دوائر، 5 أمبير، 300 دورة في الدقيقة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم تجويف | 50ملم | سرعة التشغيل | 0-300 دورة في الدقيقة |
|---|---|---|---|
| عدد الدوائر | 6/12/18/24 | التصويت الحالي | 5A لكل دائرة |
| تصنيف الجهد | 380VAC / DC أو أعلى | قوة عازلة | 1000VAC @ 50 هرتز |
| مقاومة العزل | 500MΩ @ 500VDC | مقاومة الاتصال الديناميكية | 1MΩ دقيقة. |
| مواد الاتصال | هندسة البلاستيك | مواد الإسكان | الألومنيوم |
| عزم الدوران | دائر ≤0.1nm/6 ، +0.03nm/6 دوائر | نوع السلك | تفلون أو الآخرين |
| طول السلك | الدوار/الجزء الثابت: 300mm | نطاق الحرارة | الصناعية: -20°C~+60°C العسكرية: -50°C~+80°C |
| درجة الحماية | IP50 | ||
| إبراز | 50ملم من خلال الحفرة حلقة الانزلاق,حلقة انزلاقية ذات 6 دوائر,5 أمبير,حلقة انزلاقية 300 دورة في الدقيقة مع ضمان,300rpm slip ring with warranty |
||
منتوج وصف
حلقات انزلاقية ذات ثقب LPT - حجم التجويف 50 مم، 6 دوائر، 5 أمبير
سعر مغري فقط في علي بابا
نظرة عامة على المنتج
تتميز حلقات الانزلاق ذات الثقب من سلسلة LPT بفتحة مركزية يمكنها استيعاب أعمدة القيادة وممرات الغاز والسائل، ويمكنها دمج الترددات العالية والألياف والمشفرات والموجات الدليلية ووصلات الغاز والسائل. يضمن استخدام تقنية فرشاة الألياف المتقدمة اتصالًا موثوقًا به بأقل قدر من الاحتكاك. متوفرة بفتحات مركزية من 0 إلى 1000 مم، وتصنيفات التيار من مللي أمبير إلى 5000 أمبير، والجهد حتى 10000 فولت لتلبية متطلبات الإرسال المتنوعة.
الميزات الرئيسية
- ينقل الإشارات التناظرية والرقمية على حد سواء
- الإرسال المختلط للطاقة والإشارات بما في ذلك:
- إيثرنت (10 ميجابت في الثانية / 100 ميجابت في الثانية / 1000 ميجابت في الثانية)
- إيثرنت صناعي (EtherNet و EtherCAT و ProfiNet و Powerlink و SercosIII/IP)
- فيديو عالي الدقة (SDI، LVDS)
- الاتصال التسلسلي (RS232، RS485، RS422)
- USB2.0
- ناقل المجال الصناعي (CANBus، ProfiBus، InterBus، CC-Link، DeviceNet)
- إشارات المستشعر (المقاومة الحرارية، المزدوجة الحرارية، مقياس الإجهاد)
- عمر خدمة طويل مع تشغيل خالٍ من الصيانة
- عملية تركيب سهلة
المواصفات الفنية
الكهرباء والإلكترونيات
| عدد الدوائر | 06/12/18/24 |
| الحالي | 5 أمبير (إشارة) / 10 أمبير / 15 أمبير |
| الجهد االكهربي | 240 فولت تيار متردد/تيار مستمر |
| قوة العزل الكهربائي | 1000 فولت تيار متردد عند 50 هرتز |
| مقاومة العزل | ≥500 مΩ عند 500 فولت تيار مستمر |
| مقاومة التلامس الديناميكية | 1 مΩ كحد أدنى. |
ميكانيكي
| سرعة الدوران | 0-300 دورة في الدقيقة |
| مادة التلامس | بلاستيك هندسي |
| مادة السكن | ألومنيوم |
| عزم الدوران | ≤0.1 نيوتن متر/6 دوائر، +0.03 نيوتن متر/6 دوائر |
| نوع السلك | تفلون أو غيرها |
| طول السلك | الدوار/الساكن: 300 مم |
بيئي
| درجة الحرارة | صناعي: -20 درجة مئوية ~ +60 درجة مئوية عسكري: -50 درجة مئوية ~ +80 درجة مئوية |
| الرطوبة | 60% رطوبة نسبية أو أعلى |
| درجة الحماية | IP50 |
| فترة الحياة | 10 ملايين (قابلة للتخصيص) |
رسم تخطيطي للمنتج
رمز لون السلك
التطبيقات
معدات التشغيل الآلي الصناعي، المعدات الطبية، معدات طاقة الرياح، معدات الاختبار، معدات المعرض/العرض، الروبوتات، معدات القرص الدوار، معدات التسلية، معدات السكك الحديدية عالية السرعة، آلات التعبئة والتغليف، معدات السفن البحرية، آلات البناء
مزايا الشركة
- مرفق بمساحة 12000 متر مربع مع أكثر من 500 موظف
- معترف بها كشركة "تكنولوجيا وطنية عالية وجديدة" حاصلة على 69 براءة اختراع
- شراكات طويلة الأمد مع الشركات العالمية في جميع أنحاء العالم
- أكثر من 10000 تصميم ناجح للتطبيقات المدنية والعسكرية والتجارية والصناعية
- تأسست عام 1996 مع أكثر من 20 عامًا من الخبرة في الإنتاج والبحث والتطوير
- حلول حلقات الانزلاق المخصصة المجانية لمتطلبات المعدات المختلفة
- أوقات تسليم سريعة
الأسئلة الشائعة
ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع حلقات الانزلاق عالية الجودة، ونقدم حلولًا مختلفة للأنظمة الدوارة.
ما هي حلقة الانزلاق؟
حلقة الانزلاق هي جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من هيكل ثابت إلى هيكل دوار. إنه يحسن الأداء الميكانيكي، ويبسط تشغيل النظام ويزيل الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
ما أنواع حلقات الانزلاق التي نقدمها؟
- حلقات الانزلاق الكهربائية (حلقة الانزلاق الكبسولية، حلقة الانزلاق ذات الثقب، حلقة الانزلاق المصغرة)
- حلقات الانزلاق للإشارة (حلقة الانزلاق USB2.0/USB3.0، وصلة دوارة بالألياف الضوئية، حلقة الانزلاق عالية التردد)
- وصلات دوارة هوائية/هيدروليكية
- حلقات الانزلاق المخصصة
- سلسلة كبيرة الحجم
كيف أختار حلقة انزلاق؟
يتطلب الاختيار تفاصيل حول معلمات تشغيل التطبيق الخاص بك بما في ذلك إجمالي الدوائر والجهد والأمبير لكل دائرة وسرعة التشغيل ونوع التركيب. اتصل بنا للحصول على المساعدة في الحلول المخصصة/المعدلة.
هل تقدمون حلقات انزلاق مخصصة؟
نعم، سيقوم مهندسونا بتطوير حلول مثالية لاحتياجاتك. اتصل بنا للبدء بمتطلبات مخصصة.
