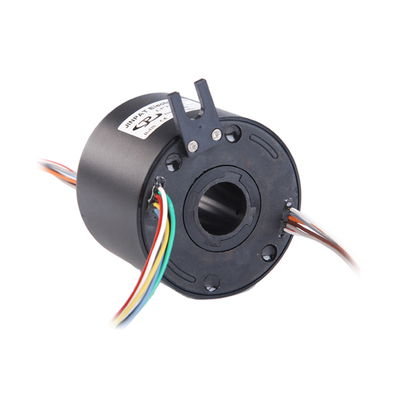

حلقة زلقة 70 ملم من خلال الحفرة 6 دوائر 10A لكل حلقة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| حجم الحفرة | 70 ملم | عدد الدوائر | 6 دوائر |
|---|---|---|---|
| التيار لكل دائرة | 10 أ | سرعة التشغيل | 0-400 دورة في الدقيقة |
| درجة حرارة العمل | -20 إلى + 60 ℃ | رطوبة العمل | 60٪ رطوبة نسبية أو أعلى |
| تصنيف الجهد | 380V AC/DC أو أعلى | قوة عازلة | ≥800V @50Hz |
| مقاومة العزل | 50MΩ @500VDC | ضوضاء كهربائية | ≤30mΩ |
| مواد الاتصال | المعادن الثمينة | طول سلك الرصاص | 300 ملم |
| مواد الإسكان | سبيكة الألومنيوم | فئة الحماية | IP44 أو أعلى |
| عزم الدوران | ≤9.25 جم*م | ||
| إبراز | 70 ملم من خلال حلقة الانزلاق تتحمل,6 حلقة انزلاق الدائرة 10A,من خلال حلقة الانزلاق الثقب 10A,6 circuit slip ring 10A,through hole slip ring 10A |
||
منتوج وصف
حلقة انزلاقية ذات ثقب - 15 أمبير 38 مم 6 دائرة مع ثقب
خصائص المنتج
| النوع | ملحقات إلكترونية |
| الموديل | حلقة انزلاقية ذات ثقب |
| حجم الثقب | 70 ملم |
| عدد الدوائر | 6 دوائر (10 أمبير لكل حلقة تيار أو إشارة توجيه) |
| عزم الدوران | أقل من 9.25 جم*م (للمرجع) |
نظرة عامة على المنتج
تتميز هذه الحلقة الانزلاقية ذات الثقب عالية الأداء بفتحة غير مقيدة مقاس 70 مم لتوجيه المساحة للهيدروليكية أو الهوائية أو تركيب العمود متحد المركز. باستخدام تقنية فرشاة الألياف المتقدمة، فإنها توفر نقاط اتصال متعددة لكل حزمة فرشاة مع قوة تلامس منخفضة ومعدلات تآكل منخفضة.
المواصفات الرئيسية
| الدوائر | 6 دوائر (وحدة 1-24 دائرة اختيارية) |
| سرعة التشغيل | 0-400 دورة في الدقيقة |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
| رطوبة التشغيل | 60% رطوبة نسبية أو أعلى |
| تصنيف الجهد | 380 فولت تيار متردد/تيار مستمر أو أعلى |
| تصنيف التيار | 10 أمبير لكل دائرة (2 أمبير/5 أمبير/15 أمبير اختياري) |
| قوة العزل الكهربائي | ≥800 فولت عند 50 هرتز بين كل دائرة |
| مقاومة العزل | 50 م أوم عند 500 فولت تيار مستمر |
| الضوضاء الكهربائية | ≤30 م أوم كحد أدنى |
| مادة التلامس | معدن ثمين |
| طول سلك الرصاص | قياسي 300 مم (11.811 بوصة) |
| مادة الغلاف | سبائك الألومنيوم |
| الحماية | IP44 أو أعلى |
الميزات الرئيسية
- تصميم بفتحة 70 مم
- قطر خارجي مضغوط 135 مم
- تصميم معياري مع تكوينات دائرة مرنة
- يدعم ما يصل إلى 20-50 أمبير من الدوائر
- تشغيل مستمر بسرعات تصل إلى 400 دورة في الدقيقة
- محامل فولاذية وعمود مشكل للبيئات القاسية
- تركيب طوق قياسي مع تركيب شفة اختياري
- خيارات خروج الرصاص المتعددة المتاحة
- حلقات مطلية بالفضة القياسية (اختياري مطلي بالذهب)
- وحدة محكمة الغلق للحماية
المزايا الفنية
- متوافق مع بروتوكولات ناقل البيانات
- عمر افتراضي طويل خالٍ من الصيانة ولا يتطلب التشحيم
- دوران مستمر 360 درجة لنقل الطاقة والإشارة والسوائل
- قابلة للتخصيص لظروف بيئية محددة
- تقنية فرشاة الألياف للتشغيل الموثوق به
- تصميم معياري لتكوينات مرنة
معلومات الشركة المصنعة
تتخصص JINPAT Electronics في حلول الحلقات الانزلاقية عالية الجودة مع:
- مرفق إنتاج بمساحة 12000 متر مربع مع أكثر من 500 موظف
- شهادة التكنولوجيا الوطنية العالية والجديدة مع 69 براءة اختراع
- أكثر من 20 عامًا من الخبرة في البحث والتطوير والإنتاج منذ عام 1996
- أكثر من 10000 تصميم ناجح للتطبيقات المدنية والعسكرية والتجارية
- شراكات عالمية مع الشركات الكبرى
الأسئلة الشائعة
ما هي الحلقة الانزلاقية؟
الحلقة الانزلاقية هي جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من الهياكل الثابتة إلى الدوارة، مما يحسن الأداء الميكانيكي ويزيل الأسلاك المتدلية.
ما هي أنواع الحلقات الانزلاقية المتوفرة؟
نحن نقدم حلقات انزلاقية كهربائية، وحلقات انزلاقية للإشارة، ووصلات دوارة هوائية/هيدروليكية، وحلول مخصصة لمختلف التطبيقات.
هل تقدمون حلولاً مخصصة؟
نعم، يمكن لفريق الهندسة لدينا تطوير حلول حلقات انزلاقية مخصصة بناءً على متطلباتك المحددة للدائرة والجهد والسرعة والتركيب.
