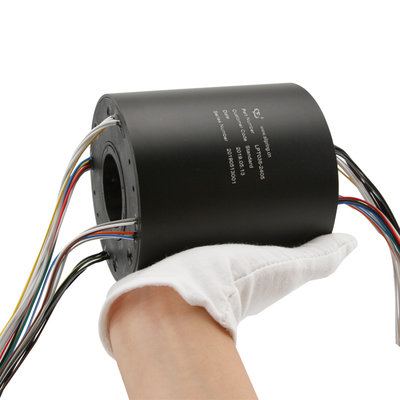

حلقة انزلاقية ذات 24 دائرة و 5 أمبير بفتحة تمرير 38.1 مم
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدوائر | 24 | التصويت الحالي | 5A |
|---|---|---|---|
| حفرة قطرها | 38.1 ملم | السرعة الدورانية | 0-300 دورة في الدقيقة |
| الجهد | 240VAC / DC | قوة عازلة | 1000VAC @ 50 هرتز |
| مقاومة العزل | 500MΩ @ 500VDC | مقاومة الاتصال الديناميكية | 1MΩ دقيقة. |
| مواد الاتصال | هندسة البلاستيك | مواد الإسكان | الألومنيوم |
| عزم الدوران | دائر ≤0.1nm/6 ، +0.03nm/6 دوائر | نوع السلك | تفلون أو الآخرين |
| طول السلك | الدوار/الجزء الثابت: 300mm | نطاق الحرارة | الصناعية: -20°C~+60°C العسكرية: -50°C~+80°C |
| درجة الحماية | IP50 | ||
| إبراز | 5A من خلال حلقة الانزلاق الثقب,حلقة انزلاقية بفتحة 38.1 مم,حلقة انزلاقية ذات 24 دائرة,38.1mm bore slip ring,24 circuit slip ring |
||
منتوج وصف
عمود جوفاء كهربائي ، 360 درجة ، حجم تجويف الطاقة الدوارة 38.1 مم 24 دوائر ، من خلال حلقة انزلاق التجويف
سمات المنتج
| يصف | قيمة |
|---|---|
| يكتب | الملحقات الإلكترونية |
| دوائر | 24 |
| التصنيف الحالي | 5A |
| قطر الثقب | 38.1mm |
وصف المنتج
سعر الصفقة فقط في علي بابا
مقدمة موجزة
سلسلة LPT عبارة عن حلقات زلة من خلال البور (يمكن أن تمر الثقب المركزي عبر عمود القيادة ، وممر غاز السائل ؛ يمكن أيضًا دمج التردد العالي والألياف والتشفير والدليل الموجي والغاز والمفاصل الأخرى). إن استخدام فرشاة الألياف المتقدمة يضمن اتصالًا موثوقًا به تحت احتكاك منخفض للغاية. يتوفر ثقب الأوسط من 0 إلى 1000 مم. التيار من Ma إلى 5000 أمبير. يمكن أن يصل الجهد إلى 10000 فولت ، والتي يمكن أن تلبي احتياجات مختلفة من الإرسال بالكامل.
سمات
- نقل إشارة التناظرية والرقمية
- يتم خلط القوة والإشارة المنقولة ، وفئات الإشارات هي كما يلي:
- Ethernet: معدل (10 ميجابت في الثانية/100 ميجابت في الثانية/1000 ميجابت في الثانية)
- Ethernet الصناعي: Ethernet ، Ethercat ، Profinet ، PowerLink ، Sercosiii/IP ، إلخ.
- HD Video: SDI ، LVDS ، إلخ.
- الاتصالات التسلسلية: RS232 ، RS485 ، RS422 ، إلخ.
- الحافلة التسلسلية العالمية: USB2.0
- Fieldbus الصناعي: Canbus ، profibus ، interbus ، cc-link ، devicenet ، إلخ.
- إشارة المستشعر: المقاومة الحرارية ، الحرارية ، مقياس السلالة ، إلخ.
- عمر الخدمة الطويل ، خالية من الصيانة
- سهل التثبيت
التطبيقات الرئيسية
معدات الأتمتة الصناعية ، المعدات الطبية ، معدات طاقة الرياح ، معدات الاختبار ، معدات المعارض/العرض ، الروبوتات ، المعدات الدوار ، معدات التسلية ، معدات السكك الحديدية عالية السرعة ، آلات التغليف ، المعدات البحرية للشاطئ ، آلات البناء.
المواصفات الفنية
| الكهربائية والإلكترونيات | ميكانيكي | البيئة |
|---|---|---|
| عدد الدوائر: 06/12/18/24 | السرعة الدوارة: 0-300 دورة في الدقيقة | درجة الحرارة: الصناعية: -20 ℃ ~+60 ℃ العسكرية: -50 ℃ ~+80 ℃ |
| الحالي: 5A (إشارة)/10A/15A | مادة الاتصال: البلاستيك الهندسي | الرطوبة: 60 ٪ RH أو أعلى |
| الجهد: 240VAC/DC | المواد السكنية: الألومنيوم | درجة الحماية: IP50 |
| القوة العازلة: 1000VAC@50Hz | عزم الدوران: ≤0.1nm/6 دوائر ، +0.03nm/6 دوائر | |
| مقاومة العزل: ≥500MΩ@500VDC | نوع الأسلاك: تفلون أو الآخرين | العمر الافتراضي: 10 ملايين (قابل للتخصيص) |
| مقاومة الاتصال الديناميكية: 1mΩ دقيقة. | طول السلك: الدوار/الجزء الثابت: 300 مم |
رمز لون الأسلاك
الرسم العائد على المنتج
مزايانا
- مع مصنع كبير يزيد عن 12000 متر مربع وأكثر من 500 موظف.
- حصلت الشركة على لقب "National High and New Technology" وحصلت على 69 براءة اختراع.
- تعاون طويل الأجل مع المؤسسات والوكلاء الشهيرة العالمية في جميع أنحاء العالم.
- مع أكثر من 10000 تصميم مع النجاح في الطلبات المدنية والعسكرية والتجارية والصناعية.
- تأسست في عام 1996 ، مع أكثر من 20 عامًا من الإنتاج والبحث والتطوير.
- توفير حلول حلقات زلة مخصصة مجانية ، والتي يمكن أن تكون مناسبة لمجموعة متنوعة من المعدات
- توصيل سريع
التعليمات
نحن نركز على تطوير وتصميم وتصنيع الانزلاقات عالية الجودة وتقديم حلول مختلفة للأنظمة الدوارة.
حلقة الانزلاق عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من بنية ثابتة إلى بنية دوارة. يمكن استخدام حلقة الانزلاق في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات. يمكن أن يحسن الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للأضرار المتدلية من المفاصل المنقولة.
- حلقات الانزلاق الكهربائي (حلقة الانزلاق كبسولة ، حلقة زلة من خلال البول ، حلقة زلة مصغرة ، إلخ)
- حلقات انزلاق الإشارة (حلقة الانزلاق USB2.0/USB3.0 ، مفصل دوار الألياف البصرية ، حلقة زلة عالية التردد ، إلخ)
- النقابات الدوارة الهوائية/الهيدروليكية
- حلقات زلة مخصصة
- سلسلة حجم كبيرة
4. كيف أختار حلقة الانزلاق؟
يتطلب الاختيار الصحيح لحل حلقة الانزلاق تفاصيل حول معلمات التشغيل في التطبيق بما في ذلك الدوائر الكلية والجهد والأمبير لكل دائرة وسرعة تشغيل ونوع التثبيت. إذا كنت واثقًا من أن الحل المخصص / المعدل على الأرجح مطلوب أو بحاجة إلى مساعدة في اختيارك ، فاتصل بنا للبدء.
نعم ، إذا كنت واثقًا من أن الحل المخصص / المعدل على الأرجح مطلوب أو يحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء. سيأتي مهندسونا بحل مثالي لاحتياجاتك.
