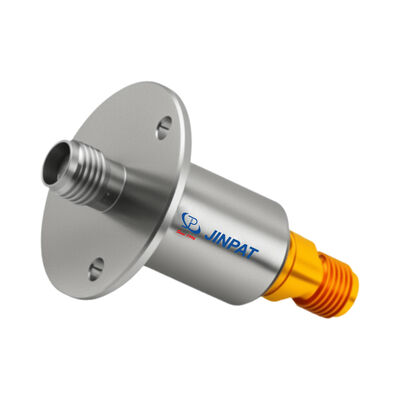

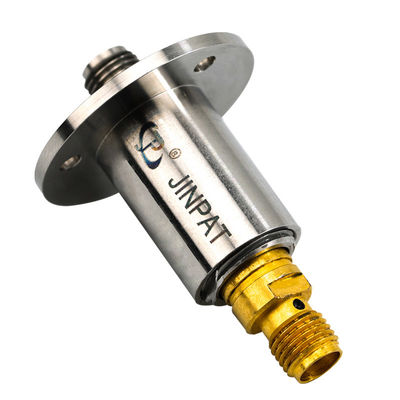

حلقة انزلاقية ذات قناة واحدة مع نطاق تردد من التيار المستمر إلى 18 جيجاهرتز وغلاف من الفولاذ المقاوم للصدأ
تفاصيل المنتج
| نطاق التردد | DC إلى 18 جيجا هرتز | قوة الذروة ، كحد أقصى | 1500 واط @ 1 جيجاهرتز |
|---|---|---|---|
| المرحلة WOW (بالدرجات القصوى) | 1 ° | خسارة الإدراج ، واو | 0.04 ديسيبل |
| مستوى حماية الملكية الفكرية | IP 60 لكل EN 60529 | مادة الحالة | الفولاذ المقاوم للصدأ |
| الاتصال المادي | البريليوم النحاس | طلب | أبراج السيارة |
| إبراز | حلقة الانزلاق مفصلية دوارة,مفصل دوار محوري,حلقة زلة أحادية القناة |
||
منتوج وصف
حلقة الزحف القناة الواحدة / المفاصل الدوارة DC إلى 18 GHz
تصميم خفيف الوزن مع اتصالات النحاس البريليوم
الاتصالات المتكافئة الراديوية هي مكونات أساسية مثبتة على الكابلات أو الأدوات لإنشاء أو كسر الاتصالات الكهربائية في خطوط النقل. كمنتجات تكامل ميكانيكية وكهربائية,أنها توفر حلًا اقتصاديًا ومتاحًا بسهولة للتكوينات المدمجة.
تطبيقات مثالية
- أنظمة الفيديو (مراقبة CCTV)
- معدات الروبوتات والأتمتة
- ملفات الكابلات وأنظمة التلف
- معدات التشخيص الطبية
- آلات التعبئة والتغليف
مواصفات ترددات الراديو
| المعلم | المواصفات |
|---|---|
| نوع الواجهة | SMA الإناث (50 أوم) |
| الأسلوب | أنا أكتب |
| نطاق التردد | DC إلى 18 GHz |
| القوة القصوى، أقصى قدر | 1500 واط @ 1 غيغاهرتز |
| متوسط الطاقة، أقصى | 200 واط @ 1 غيغاهرتز 70 واط @ 12 غيغاهرتز 50 واط @ 18 غيغاهرتز |
| VSWR، أقصى | 1.20 @ 0 إلى 6 غيغاهرتز 1.25 @ 6 إلى 12 غيغاهرتز 1.30 @ 12 إلى 18 غيغاهرتز |
| VSWR WOW | 0.03 |
| خسارة الإدراج، أقصى | 0.25 ديسيبل @ 0 إلى 6 غيغاهرتز 0.30 ديسيبل @ 6 إلى 12 غيغاهرتز 0.40 ديسيبل @ 12 إلى 18 غيغاهرتز |
| خسارة الإدراج WOW | 0.04 ديسيبل |
| المرحلة WOW (درجات الحد الأقصى) | 1° |
المواصفات الميكانيكية والبيئية
| المعلم | المواصفات |
|---|---|
| سرعة الدوران القصوى | 100 دورة في الدقيقة |
| الحد الأدنى لمعدل العمر المتوقع | 5 * 106 دورات |
| عزم تشغيل | 1 Ncm على الأكثر |
| عزم الدوران المستمر | 1 Ncm على الأكثر |
| الحمل المحوري الأقصى على الواجهة | ± 5 ن |
| الحد الأقصى للحمل الشعاعي على الواجهة | ± 5 ن |
| مادة القضية | الفولاذ المقاوم للصدأ |
| مواد الاتصال | النحاس البريليوم |
| الوزن التقريبي | 11.5 غرام |
| العلامة | الملصق |
| نطاق درجة حرارة العمل | -40 إلى +70 درجة مئوية |
| نطاق درجة حرارة التخزين | -50 إلى +70 درجة مئوية |
| الحد الأقصى لرطوبة التشغيل (غير مكثفة) | 85% |
| الحد الأقصى لرطوبة التخزين | 95% |
| مستوى الحماية | IP 60 حسب EN 60529 |
وثائق المنتج
رسم المخطط - المواصفات الميكانيكية
مثال التطبيق - التنفيذ في العالم الحقيقي
