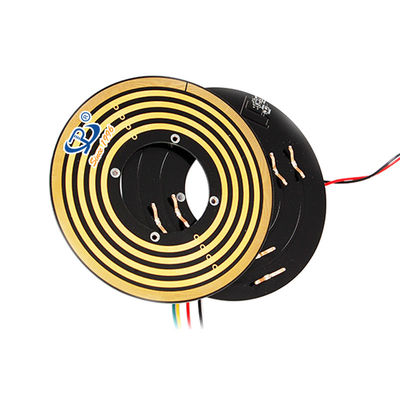

40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine

  • 40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine
مكان المنشأ الصين
اسم العلامة التجارية JINPAT
إصدار الشهادات ISO/CE/RoHS/UL
رقم الموديل LPKS040-0501
الحد الأدنى لكمية 10 قطعة
الأسعار negotiable

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دوائر 5 دوائر تصنيف الجهد 24 فولت
التصنيف الحالي 1A لكل دائرة مادة الاتصال المعدن الثمين
سرعة العمل 0 ~ 150 دورة في الدقيقة القطر الداخلي φ40mm
القوة العازلة ≥300V @ 50 هرتز المواد السكنية FR-4
مقاومة العزل 100MΩ @ 100VDC طول السلك السلك الثابت: 300 مم السلك الدوار: 300 مم
درجة حرارة التشغيل -20 درجة مئوية ~+60 درجة مئوية رطوبة ≤60٪ ر
سرعة الدوران عالي طريقة التثبيت لوحة PCB مثبتة على الحافة
سماكة 6 ملم
إبراز

40 mm Inner Diameter Pancake Slip Ring,5 Circuits Flat Slip Ring,24V Voltage Rating LPK Series Slip Ring

,

5 Circuits Flat Slip Ring

,

24V Voltage Rating LPK Series Slip Ring
منتوج وصف
ID 40 mm 5 Circuits Flat Slip Ring with Optional Voltage for Coiling Machine
Product Overview

The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The central hole design with surrounding copper ring and brush contact maximizes space efficiency.

Key Features
  • High rotating speed capability
  • Reliable contact with lightweight construction
  • Exceptionally low physical noise operation
  • Continuous 360° rotation for power and signal transmission
  • Stable connection without interference or drops
Product Advantages
  • Pre-configured photoelectric encoder option
  • Available with solid or hollow shaft configurations
  • Fast delivery times
  • Custom engineering solutions available
Technical Specifications
Electrical Specifications Mechanical Specifications
Circuits 5 circuits × 1A Working Speed 0-150 rpm
Working Voltage 24V Contact Material Nobel Metal
Dielectric Strength ≥300V@50Hz Housing Material FR-4
Insulation 100MΩ@100VDC Wire Length Stator/Rotor: 300mm each
Environmental Specifications Additional Information
Temperature Range -20°C to +60°C Installation Method PCB board mounts to customer's flange
Humidity ≤60% RH Inner Diameter Φ40mm
Industrial Applications
  • Packaging and wrapping machinery
  • Semiconductor handling systems
  • Industrial automation equipment
  • Exhibit display machinery
  • Medical diagnostic equipment
  • Rotary index tables
  • Process control systems
