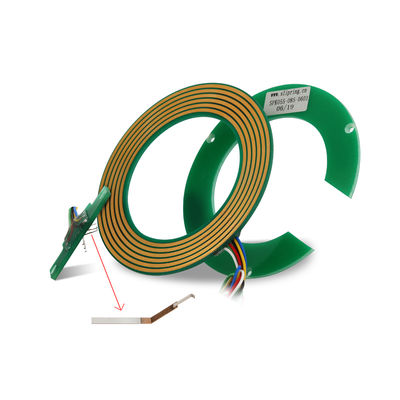

High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating

  • High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating
مكان المنشأ قوانغدونغ، الصين
اسم العلامة التجارية JINPAT
رقم الموديل LPKS025-085-0205-08S
الحد الأدنى لكمية 1
الأسعار $160

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دوائر 2 دوائر التصنيف الحالي 5A لكل دائرة
تصنيف الجهد 220 فولت تيار مستمر/تيار متردد مادة الاتصال المعدن الثمين
القطر الداخلي Φ25mm سرعة العمل 0 ~ 300 دورة في الدقيقة
القوة العازلة ≥300VDC عند 50 هرتز (التيار)، ≥100VDC عند 50 هرتز (إشارة) مقاومة العزل 100MΩ@300VDC (التيار)، 100MΩ@100VDC (إشارة)
المواد السكنية FR-4 طول السلك سلك الجزء الثابت: 300 مم، سلك الدوار: 300 مم
درجة حرارة التشغيل -20 درجة مئوية ~+60 درجة مئوية طريقة التثبيت ثابت مع مسامير M2
سرعة الدوران عالي سماكة 6 ملم
انتقال الإشارة دوران 360 درجة
إبراز

5A Current Rating Pancake Slip Ring,25mm Hole Size Flat Slip Ring,220VDC/AC Voltage Rating LPK Series Slip Ring

,

25mm Hole Size Flat Slip Ring

,

220VDC/AC Voltage Rating LPK Series Slip Ring
منتوج وصف
High-Speed 5A Flat Slip Ring with 2 Circuits 25mm Hole Size
Compact Pancake Slip Ring for Current and Signal Transmission
Bargain Price Only in Alibaba
The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The innovative copper ring and brush contact configuration around a central hole maximizes space efficiency.
Key Features
  • High rotating speed capability
  • Reliable contact with lightweight design
  • Exceptionally low physical noise operation
  • Continuous 360° power and signal transmission
  • Stable connection without interference or drops
Product Advantages
  • Pre-installed photoelectric encoder
  • Choice of solid or hollow shaft options
  • Fast delivery service
  • Custom engineering solutions available
Technical Specifications
Electronic & Electrical Mechanical
Circuits: 2 circuits × 5A + 8 signal circuits Working Speed: 0-300rpm
Inner Diameter: Φ25mm Contact Material: Nobel Metal
Working Voltage: 220VDC/AC Housing Material: FR-4
Dielectric Strength: ≥300VDC@50Hz (Current) ≥100VDC@50Hz (Signal) Wire Length: Stator/Rotor 300mm each
Insulation: 100MΩ@300VDC (Current) 100MΩ@100VDC (Signal)
Environment Remarks
Temperature Range: -20°C to +60°C Installation: Fixed with M2 screws on customer's flange
High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating 0
Primary Applications
  • Packaging/wrapping machinery
  • Semiconductor handling systems
  • Industrial machinery
  • Exhibit display machinery
  • Medical equipment
  • Rotary index tables
  • Process control equipment
High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating 1 High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating 2 High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating 3 High-Speed 5A Current Rating Pancake Slip Ring with 25mm Hole Size and 220VDC/AC Voltage Rating 4
